Pachetto Autopilota Raymarine EV-150 Power

Name: Pachetto Autopilota Raymarine EV-150 Power
Brand: Raymarine
SKU: 1462004
Price: 2423.40 EUR
Availability: InStock

Disponibile

2.800,00 € 2.423,40 €

13%

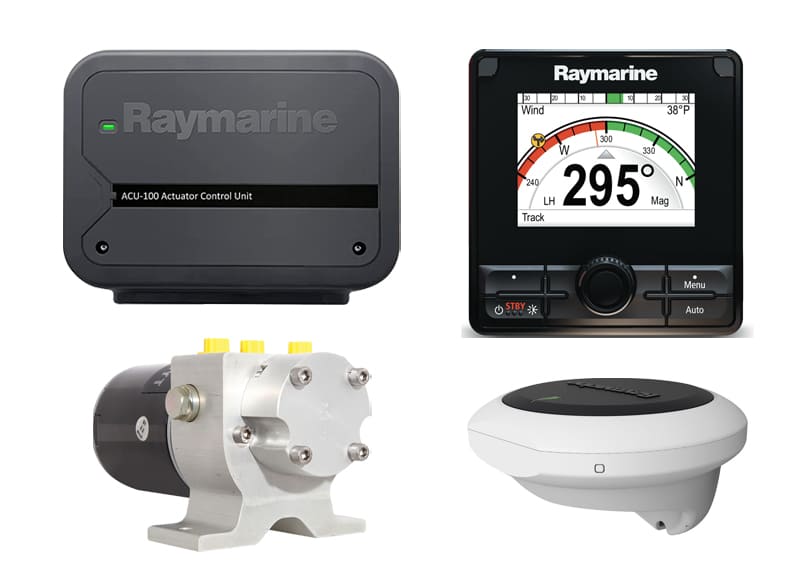

Raymarine EV-150 Power Pack autopilota per timonerie idrauliche con pompa da 1 litro, ACU-150, EV-1 e display P70Rs

Vedi informazioni e specifiche tecniche

Vedi accessori consigliati

Quantità:

Descrizione:

Il pacchetto Raymarine EV-150 comprende un kit di installazione tutti i tibi di imbarcazioni da pesca o da crociera a motore con timoneria idraulica.

Il sistema EV-150 è progettato per soddisfare specificamente le esigenze di imbarcazioni piccole e medie con capacità del cilindro della timoneria idraulica tra 80 cc e 230 cc.

Il sistema EV-150 è adatto solo a sistemi elettrici a 12 volt C.C. Il pacchetto è completo di display P70Rs, Core Sensor EV1, unità di controllo attuatore ACU-150, pompa idraulica Tipo 1 e kit Evolution di cablaggio autopilota.

Sensor Core EV1

EV-1 è progettato per sistemi autopilota Evolution meccanici e idraulici.

Il collegamento in rete SeaTalkng consente la connessione dati/alimentazione elettrica con singolo cavo all'ACU (Unità di controllo attuatore) Evolution e reti SeaTalkng e NMEA2000 estese.

ACU-150

ACU-150 è un componente del sistema autopilota Evolution™ ed è progettato per controllare e alimentare elettricamente un attuatore idraulico Tipo 1 (M81120.)

ACU-150 si collega alla rete SeaTalkng per comunicare con altre periferiche. Il dispositivo è dotato di altre connessioni per esempio l’angolo di barra (da acquistare a parte). ACU-150 funziona esclusivamente con sistemi elettrici a 12 V CC.

Unità di controllo autopilota p70Rs (Motore)

L'unità di controllo autopilota p70Rs è progettata per imbarcazioni a motore con pulsanti e selettore di rotazione. Il sistema di retroilluminazione LED avanzato è a basso consumo, con colori e contrasto e colori brillanti. Gli ampi angoli visuali orizzontale e verticale assicurano la massima visibilità da qualunque posizione.

L'unità di controllo p70Rs comprende anche l'interfaccia utente LightHouse e una procedura guidata di avvio che aiuta a configurare velocemente e senza difficoltà l'autopllota.

Pompa idraulica Tipo 1 (12 V)

La pompa idraulica Tipo 1 è stata progettata principalmente per imbarcazioni già dotate di timoneria idraulica. In alternativa, questa pompa può essere impiegata su una barca con timoneria meccanica combinata a un cilindro per timoneria idraulica. La pompa idraulica è una pompa ingranaggi con una valvola di ritegno servoassistita. Questa pompa va bene per cilindri con volume da 80cc a 230cc.

Contenuto del pachetto:
- Sensore Evolution EV1
- ACU-100
- P70Rs display
- Pompa da T1 da 1 lt
- Kit cavi Evolution

Informazioni

Cod. Raymarine	T70330
Cod.	01462004

Specifiche tecniche

Sensore EV1

Voltaggio nominale 12 V (alimentato al sistema SeaTalkng)
Voltaggio operativo Da 10,8 V a 15,6 V c.c.
Consumo 30 mA
SeaTalkng LEN 1
Sensori Accelerometro digitale 3 assi
Bussola digitale 3 assi
Sensore gyro digitale angolare 3 assi
Collegamento dati SeaTalkng
Condizioni ambientali Temperatura operativa: da -20ºC a +55ºC (da -4ºF a +131ºF)
Temperatura di immagazzinamento: da -30ºC a +70ºC (da -22ºF a +158ºF)
Umidità relativa: max 93%
Impermeabilità: IPX 6
Dimensioni Diametro: 140 mm (5.5 in)
Profondità (compreso di alloggiamento montaggio): 35 mm (1,4 in)
profondità (compresa staffa): 95 mm (3,8 in)
Peso 0,29 kg (0,64 lbs)
Compatibilità EMC Europa: 2004/108/EC
Australia e Nuova Zelanda

ACU-150

Voltaggio nominale 12 V
Voltaggio operativo 10.8 V to 15.6 V dc
Consumo 7A
Connessioni Sensore angolo di barra
Alimentazione
Attuatore
Consumo (stand-by) 300 mA (12 V)
SeaTalkng LEN 1
Collegamento dati SeaTalkng
Impermeabilità Connector panel - IPX2, Drive electronics - IPX6
Peso 0,6 kg

Pompa Tipo 1

Volume del cilidro 80cc - 230cc
Pressione di picco regolata a 12V 50 bar
Portata massima (a vuoto) 1000cc/min
Corepack EV-150 (12v)
EV-200

Display P70Rs

Tensione nominale 12 V
Gamma di tensioni Da 9 a 16 v CC
Dimensioni schermo 3,5 poll.
Display LCD con tecnologia Optical Bonding visibile anche alla luce del sole
Risoluzione 320 x 240 QVGA
Colori 16 bit (64.000 colori)
Tavolozza colori Quattro tavolozze di colori: due diurne, inversa e rosso/nero
Luminosità LCD 1200 nit
Consumo di corrente 1,6 W
Collegamenti Conforme a SeaTalk e SeaTalkng con le reti marittime NMEA2000
Temperature d'esercizio Da -25ºC a 55ºC (da -13ºF a 131ºF)
Temperatura di conservazione Da -30ºC a 70ºC (da -22ºF a 158ºF)
Umidità relativa 93% max
Impermeabilità IPX6
