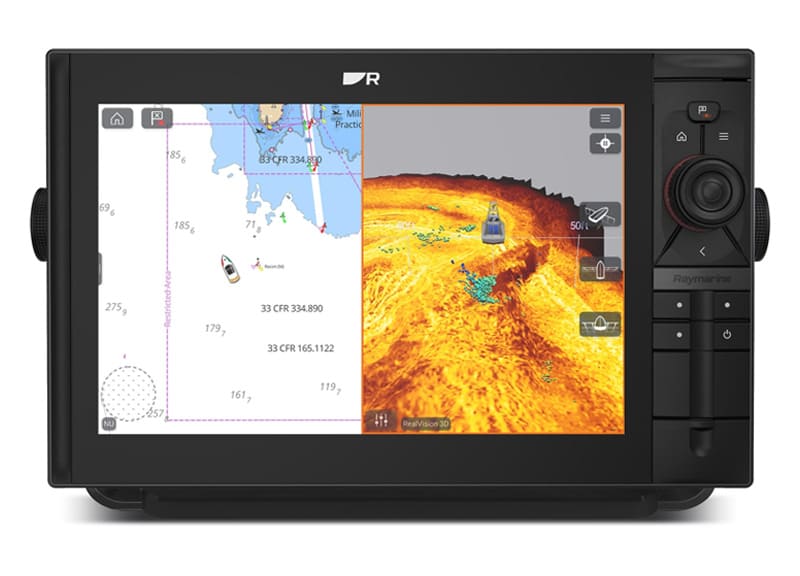

Raymarine Axiom 2 Pro RVM 16 Display Multifunzione HybridTouch

Caratteristiche fisiche

• Dimensioni (montaggio su staffa) Altezza 281,2 mm
  Lunghezza 482,5 mm
  Profondità (compresi i cavi): 233,4 mm (9,25 in)
• Dimensioni (superficie/montaggio a filo) Altezza 258 mm
  Larghezza 452,02 mm
  Profondità (compresi i cavi): 240,4 mm

Collegamenti

• Connessione Ethernet 2 porte RayNet (10/100/1.000 Mbit/s)
• Collegamento NMEA 2000 Connettore DeviceNet
• Wi-Fi Multibanda - 2,4 GHz e 5 GHz 802.11b/g/n
• Bluetooth v4.0
• Collegamento accessori USB Micro B
• Memoria interna Stato solido 64 GB
• Memoria esterna 2 slot per schede MicroSDXC montati frontalmente
• Video e audio digitali Connettore Micro HDMI Out tipo D
• Collegamenti video analogici Ingresso video analogico BNC (cavo di alimentazione)
• Collegamenti audio analogico Connettori RCA tramite cavo di alimentazione
• Antenna GPS esterna Connettore TNC

Potenza

• Consumo energetico a 12 V c.c. 33,12 W
• Consumo energetico a 24 V c.c. 30,96 W
• Intervallo tensione di esercizio Da 8 V c.c. a 32 V c.c.
• Tensione di alimentazione nominale 12 V c.c./24 V c.c.
• Corrente di spegnimento a 12 V c.c. 11 mA (0,13 W)
• Corrente di spegnimento a 24 V c.c. 18 mA (0,43 W)
• LEN (Load Equivalency Number NMEA 2000) 1
• Corrente 5 A
• Amperaggio fusibile 15 A

GPS (GNSS)

• Precisione posizione Senza SBAS: ≤ 15 metri per il 95% del tempo, Con SBAS: ≤ 5 metri per il 95% del tempo
• Dati geodetici WGS-84 (le alternative si possono selezionare sull'MFD)
• Segnale satellitare differenziale (SBAS) WAAS (Stati Uniti), EGNOS (Europa), MSAS (Giappone), GAGAN (India), QZSS (Giappone)
• Canali Monitoraggio simultaneo di fino a 28 satelliti
• Antenna Interna - Chip ceramico montato in prossimità della parte Alto dell'unità
• Compatibilità GNSS GPS, Galileo, GLONASS, Beidou
• Aggiornamento almanacco Automatico
• Acquisizione del segnale Automatica
• Sensibilità IC del ricevitore 165 dBm (tracciamento), 160 dBm (acquisizione), 148 dBm (avvio a freddo)
• Frequenza operativa Da 1.574 MHz a 1.605 MHz
• Frequenza di aggiornamento 10 Hz (10 volte al secondo)
• Tempo per il primo fix a freddo <2 minuti

Specifiche ambientali

• Temperatura d'esercizio Da -25 °C a + 55 °C
• Temperatura di stoccaggio Da -30 °C a +70 °C
• Umidità relativa Fino al 93% a 40 °C
• Impermeabilità IPx6, IPx7

LCD

• Dimensioni (diagonale) 9,00"
• Formato 16:9
• Risoluzione 1.280 x 720 HD
• Angolo visivo Alto 88°/Basso 88°/Sinistra 88°/Destra 88°
• Tipo IPS (In-Plane Switching)
• Profondità colore 24-bit
• Illuminazione 1.300 nit/1.300 cd/m2
• Numero di tocchi simultanei Da 1 a 16

Ecoscandaglio

• Potenza di uscita - Canale ecoscandaglio CHIRP High MAX RealVision: 600 watt RMS
  - Canale CHIRP a due canali tradizionale: 1 KW RMS
• Canali ecoscandaglio - Porta MAX RealVision: High CHIRP (200 kHz), DownVision (350 kHz), SideVision (350 kHz) e RealVision 3D (350 kHz)
  - Porta CHIRP da 1 kW: 42 - 250 kHz (a seconda del trasduttore)
• Range di profondità MAX RealVision Connettore tipo RealVision a 25 pin: ecoscandaglio conico High CHIRP: 366 m (1.200 piedi), DownVision: 183 m (600 piedi), SideVision: 91 m (300 piedi), RealVision 3D: 91 m (300 piedi)
• Range di profondità 1 kW Connettore a 11 pin da 1 kW: da 0,9 m (3 piedi) a 914,4 m (3.000 piedi) (In condizioni ottimali utilizzando un trasduttore da 1 kW)
• Collegamenti 1 connettore trasduttore RealVision Max 3D/RealVision 3D a 25 pin e 1 connettore trasduttore a 11 pin da 1 kW
